Адаптер в плафон для Geely Atlas Pro: прячем провода регистратора IBOX за 10 минут

ArmandRichelieu

5 октября 2024

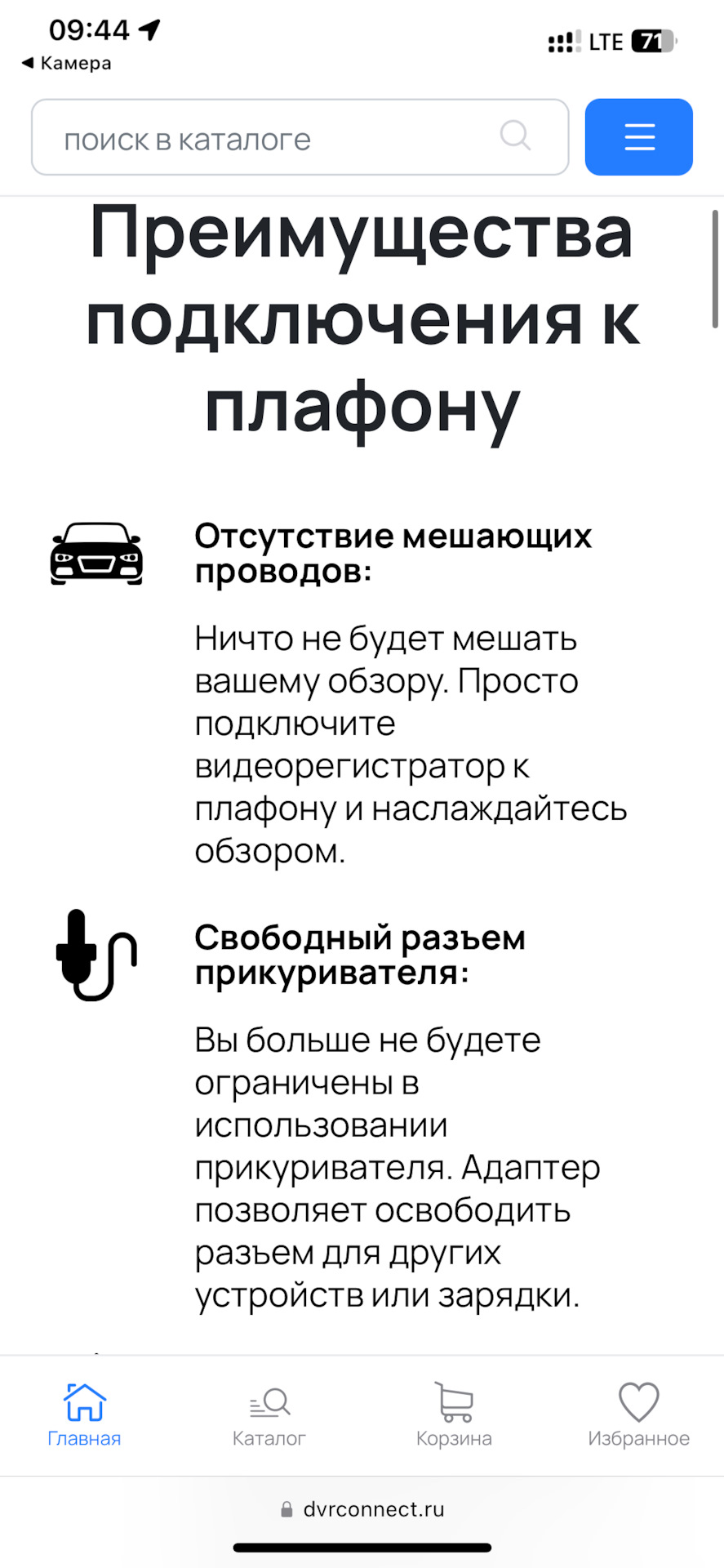

Адаптер к плафону для GEELY ATLAS PRO — Geely Atlas Pro — Адаптер к плафону для GEELY ATLAS PRO

Ранее приобрел данный адаптер для подключения в передний плафон регистратора . . Да у меня два регистратора. Один штатный который записывает дорожную ситуацию впереди и позади автомобиля. А авто регистратор IBOX (авто регистратор-детектор камер и радаров) перекочевал в Джилли со старого автомобиля Шевроле Малибу . Долго я ездил с висячими проводами.

вот такая картина была ранее, висячий провод регистратора. — Geely Atlas Pro — вот такая картина была ранее, висячий провод регистратора.

Данные провода также лежали и мешались. Но вот сейчас их спрячем. — Geely Atlas Pro — Данные провода также лежали и мешались. Но вот сейчас их спрячем.

И вот нашел решение в заводском виде. Без всяких спаек, скруток. Просто штекер в штекер. Также понравилась данная опция автоматического включения и выключения (которую можно до покупки проверить на своем автомобиле следующим образом)
1.Включить плафон в режим принудительного свечения;
2.Закрыть все двери и поставить автомобиль на охрану.
Если питание плафона отключится (потухнет свет) в течение 20-30 минут, то видеорегистратор также будет отключаться, если свет не потухнет, то питание на видеорегистратор будет подаваться постоянно.

Установка занимает всего 10-15 минут.

Для подключения адаптера необходимо снять плафон освещения. Необходимо поддеть крышку с кнопкой глонасс. Под ней открутить пару саморезов. — Geely Atlas Pro — Для подключения адаптера необходимо снять плафон освещения. Необходимо поддеть крышку с кнопкой глонасс. Под ней открутить пару саморезов.

Пластиковым шпателем поддеваем крышку глонасс и открывается доступ( П/С Места под ней много)) можно прятать заначку)) — Geely Atlas Pro — Пластиковым шпателем поддеваем крышку глонасс и открывается доступ( П/С Места под ней много)) можно прятать заначку))

Ближе к лобовому стеклу поддеваем плафон и тянем вниз. — Geely Atlas Pro — Ближе к лобовому стеклу поддеваем плафон и тянем вниз.

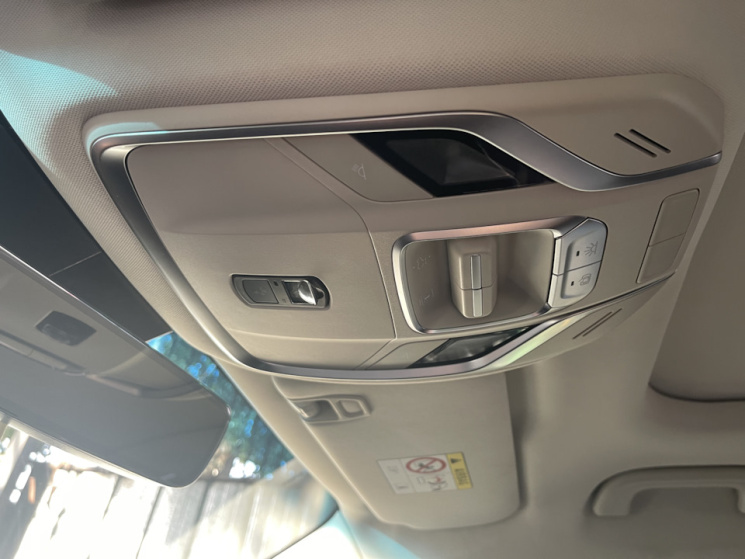

Плафон освещения и управления люком и шторкой — Geely Atlas Pro — Плафон освещения и управления люком и шторкой

Корпус плафона с обратной стороны. — Geely Atlas Pro — Корпус плафона с обратной стороны.

Берем адаптер и подключаем штекер в плафон. Обратную сторону штекера соединяем со штекером автомобиля. — Geely Atlas Pro — Берем адаптер и подключаем штекер в плафон. Обратную сторону штекера соединяем со штекером автомобиля.

Проводку регистратора подключаем к переходнику. Изолируем все тряпичной изолентой. Саму проводку прячем по краям плафона. — Geely Atlas Pro — Проводку регистратора подключаем к переходнику. Изолируем все тряпичной изолентой. Саму проводку прячем по краям плафона.

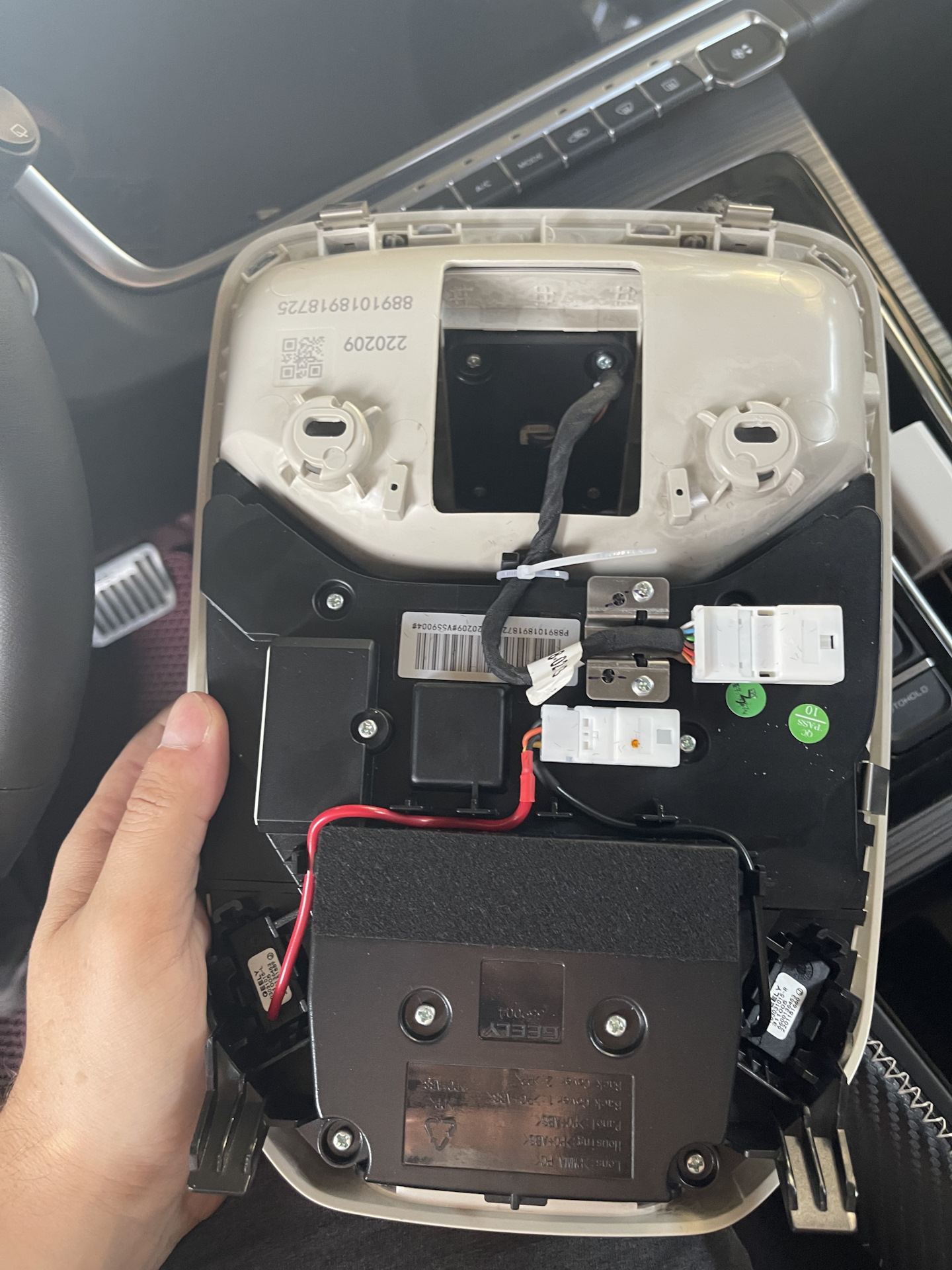

На фото видно, что все штекеры адаптера подключены. Монтируем плафон в обратной последовательности. — Geely Atlas Pro — На фото видно, что все штекеры адаптера подключены. Монтируем плафон в обратной последовательности.

Шнур к регистратору пропускаем под потолком. В сторону корпуса штатного регистратора и подключаем к комбо. Остальные провода прячем под плафоном. Все помещается, ничего не мешает. — Geely Atlas Pro — Шнур к регистратору пропускаем под потолком. В сторону корпуса штатного регистратора и подключаем к комбо. Остальные провода прячем под плафоном. Все помещается, ничего не мешает.

Источник: https://www.drive2.ru/l/687039187538425099/

Подключение адаптера (подходит только к плафону для GEELY ATLAS PRO) для подключения видеорегистратора IBOX
